施肥システム
高精度な施肥システム。

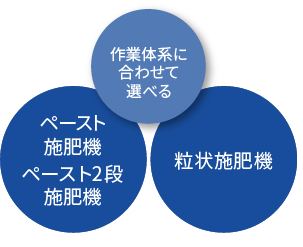

施肥システムは、ペースト施肥・ペースト2段施肥・粒状施肥の3パターンの仕様を用意。
高精度で大容量、使い勝手に優れた機能を搭載し、
スピーディで安定した施肥性能を発揮します。
ペースト施肥システム［P仕様］＆ペースト2段施肥システム［PN仕様］
100L大容量ペーストタンク
肥料補給の回数が減り、連続作業に役立つ大容量タンク。蓋はワンタッチで簡単にオープンします。外装方式なので、田植機本体のペースト汚れも減ります。
ペースト供給部のフックからボルトまでステンレス材を採用。肥料による錆を防ぎ、耐久性に優れています。
施肥精度の高いCCポンプ
設定量を安定して供給する、信頼度の高いCC（コンスタントキャパシティ）ポンプを採用。肥料詰まりを防ぐラセン構造は設定した施肥精度が高く、施肥設計通りに作業できます。
肥料切れお知らせシグナル
肥料がなくなると左右のウインカーが点滅。離れた所にいる補助者にも報知でき、補助作業の効率がアップします。
ドレンコック
手を汚すことなく簡単に肥料の排出が行なえる、便利なペーストドレンコックを装備。
■主要諸元 ペースト施肥機およびペースト2段施肥機
| 8条型 | ||
| 肥料の種類 | ペースト肥料 | |
| 肥料タンク容量（L） | 100（50×2） | |
| 吐出方式 | CCポンプ | |
| 上 段 | 施肥条数 | 8 |
| 施肥方式 | 土中側条施肥 | |
| 施肥位置（cm） | 苗の側方2、深さ3/5/7（3段） | |
| 吐出範囲（N・kg/10a） | 2.3〜7.7｛2.1〜7.0｝（12段） | |
| 下 段 | 施肥条数 | 4 |
| 施肥位置（cm） | ）土中側条施肥 | |
| 施肥位置（cm） | 隔条中央、深さ9/12/15（3段 | |
| 吐出範囲（N・kg/10a） | 1.1〜3.9｛1.0〜3.5｝（8段） | |
*｛ ｝は33cm
粒状施肥システム［R仕様］
高速排出ホッパ
跳ね上げ式ホッパのため、両サイドの排出口を開けて残った肥料を素早く排出できます。また目皿の掃除も楽にできます。
施肥量調節ダイヤル＆
施肥全条クラッチ
施肥量はダイヤル一つで簡単調節。全株数で一反あたり10〜90㎏の調節が可能です。
施肥を行なわない時は駆動とブロワをワンタッチで停止できる、施肥全条クラッチも装備しています。
植付連動条止めクラッチ
施肥条止めと植付条止めのクラッチが連動しているので、誤操作を防止。
セルフクリーンバネ
セルフクリーンバネは肥料の粉がたまりやすいエアとの合流部の詰まりを防ぎ、スムーズに肥料を送ります。
肥料切れお知らせシグナル
肥料がなくなると左右のウインカーが点滅。離れた所にいる補助者にも報知でき、補助作業の効率がアップします。
■主要諸元 粒状施肥機
| 8条型 | |
| 肥料の種類 | 粒状肥料 |
| 肥料ホッパ（L）（個） | 104（13L×8個） |
| 繰出方式 | 目皿ロール |
| 施肥条数 | 8 |
| 施肥方式 | 作溝施肥覆土式 |
| 施肥位置（cm） | 苗の側方5、深さ4 |
| 吐出範囲（N-kg/10a）60株｛55株｝ | 72（36✕2） |
*｛ ｝は株間33cm
耐久性・メンテナンス性
ボンネットワンタッチオープン
ボンネットはワンタッチでフルオープンでき、日常メンテナンスが楽に行なえます。
バッテリ点検
取外すことなく充電でき、シーズン前の充電もスムーズに行なえます。
前・後輪車軸に軸付きシール採用
高耐久の軸付きシールを採用。車軸の摩耗を防ぎます。
アッパリンクシャフト回り止め
アッパリンクシャフト回り止めで、アッパリンクの摩耗を防ぎます。
給油・給脂が簡単でさらにメンテナンスしやすく
主要部にグリスニップル、給油口を設けました。給脂・給油が簡単にできるので、長期的にコンディションを維持できます。
エンジン-HSTテンション
支点グリスニップル
油圧昇降シリンダ支点
グリスニップル
ロアリンク支点部
グリスニップル
（左右2ヶ所）
植付PTOシャフト摺動部
ジャバラカバー
植付PTOシャフト摺動
支点グリスニップル
